40B96 Indicadores de sensores de força, pressão e posição com entrada para medidor de tensão ou potenciómetro/Unidades de alarme

40B96 Indicadores de sensores de força, pressão e posição com entrada para medidor de tensão ou potenciómetro/Unidades de alarme - 40B96
Datasheet    Manual

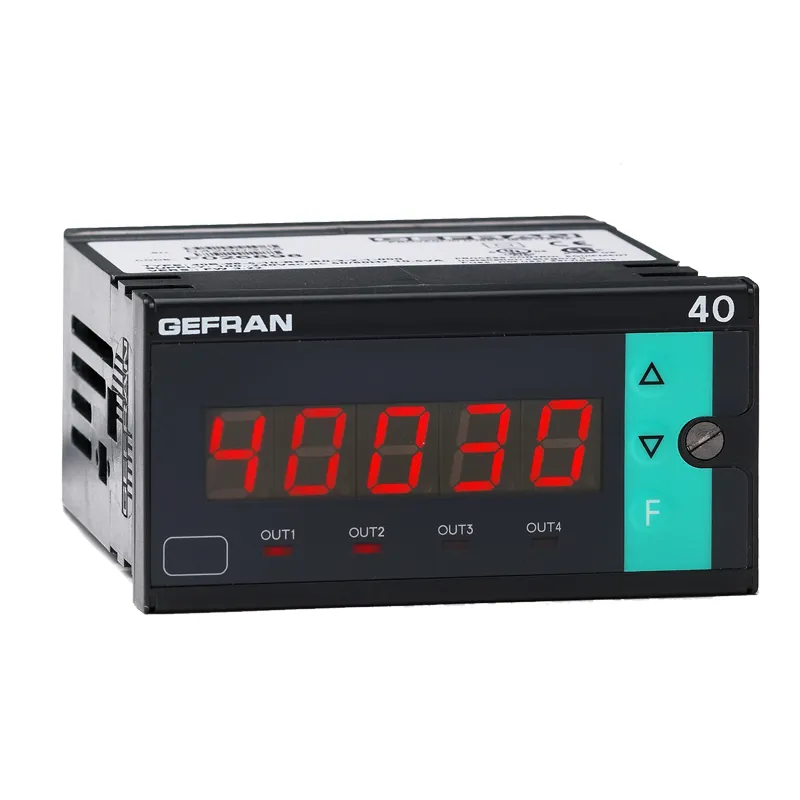

Formatos 96x48 (1/8 DIN) fabricados por meio de tecnologia de montagem sobre superfície (SMT).
Os instrumentos contam com uma placa frontal de membrana Lexan (proteção IP65) que conta com 3 teclas, um display de 5 dígitos e 4 LEDs de indicação para status de saída.
O sinal de entrada pode ser selecionado a partir de uma ampla variedade de sensores:

  • Potenciômetro (mínimo de 100W)
  • Célula de carga com faixa de medida de sensibilidade entre 1,5 e 3,3mV/V
  • Sensor de pressão do extensômetro

A seleção é efetuada com o uso das teclas da placa frontal.
Uma entrada digital (24VCC/5mA) está disponível para reset, espera, flash, manuseio de pico e destravamento.
Os instrumento contam com um máximo de 4 saídas que podem ser relés mecânicos ou saídas lógicas.
Uma saída de 0/4 a 20mA (máx. 500W) está disponível para retransmissão do sinal de entrada medido.
A saída de retransmissão, a entrada digital e a terceira saída são opções disponíveis atualmente.
Finalmente, uma TRIAC pode ser adaptada para acionar as cargas resistivas até um máximo de 1A a 240V.

A programação do instrumento é facilitada pelo agrupamento dos parâmetros nos blocos de função (CFG para histerese de alarme, Inp para entradas, Out para saídas...) e por meio de um menu simplificado de entrada de dados.

A configuração pode ser simplificada ainda mais com o uso de um kit de programação de PC formado por um cabo de conexão e um programa orientado por menu que é executado no Windows (planilha de dados, cód. GF_eXpress).

É possível utilizar um código pessoal de proteção (proteção por senha) do software, configurável, para restringir os níveis de edição e exibição dos parâmetros de configuração.

Descrição:

  • Entrada configurável por placa frontal para extensômetro ou potenciômetro
  • Verificação de alimentação do sensor
  • Fácil de calibrar com faixa de medida automática de sensibilidade
  • Protegido por um código pessoal
  • Configurável por um link serial
  • Linearização interna para unidades de engenharia
  • Etiquetas fornecidas para as unidades físicas mais comuns
  • Tempo de amostragem e intervenção de disparo programável entre 15 e 20 ms com resolução entre 4000 e 30000 pontos
  • Retransmissão do sinal variável medido
  • 4 pontos de disparo, completamente configuráveis a partir da placa frontal
  • Calibração de 6 fios ou versão para sensores magneto-restritivos
